R&D 浮式风电系泊系统研发制造及EPC（简介）



约束系泊锚链的运动位移，确保系泊锚链在各种恶劣工况下始终处于设计允许的范围内，从而避免系泊系统发生超载、锚链过度磨损等重大事故，并最终保证整个浮式平台的安全性。






R&D 浮式风电系泊系统研发制造及EPC（前期基础）

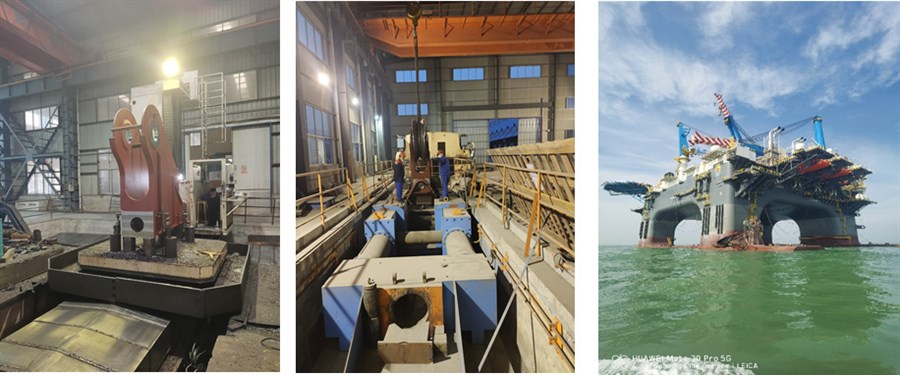

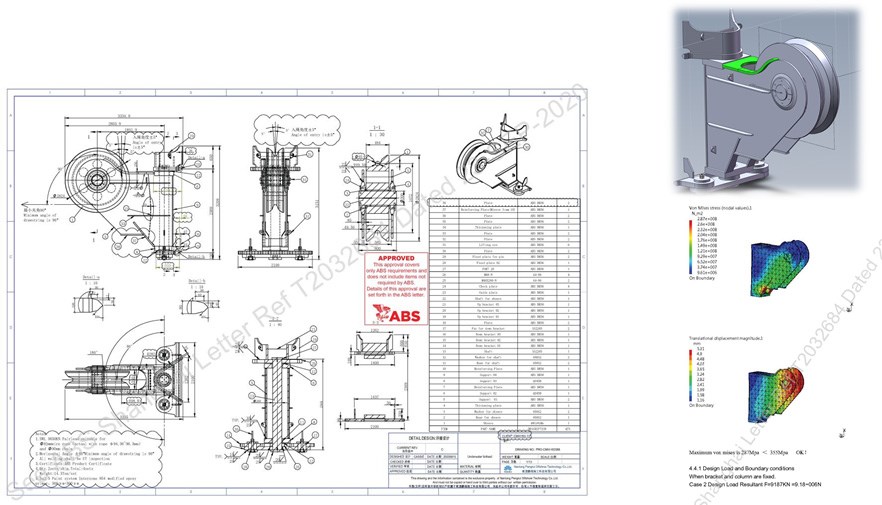

项目团队研发的小破断拉力产品已通过ABS船级社认可并交付使用。

项目团队基于前期的技术积累，通过优化核心技术，研发大破断力

产品并取得船级社认可





R&D 浮式风电系泊系统研发制造及EPC（前期基础）


项目团队研发的小破断拉力产品已通过ABS船级社认可并交付使用。

项目团队基于前期的技术积累，通过优化核心技术，研发大破断力

产品并取得船级社认可







R&D 浮式风电系泊系统研发制造及EPC（目前工作）


设计优先，典型的定制化产品方案

可按照客户需求定制

每个项目单独设计

船级社设计退审


设计基础

客户项目的技术要求+船级社规范

使用区域+工作条件+设计年限（疲劳寿命校核）

系泊锚链规格 等级 破断力

其他要求

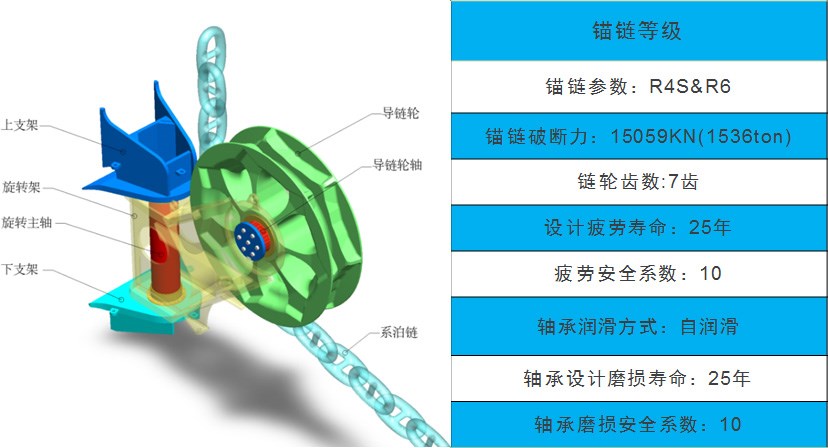

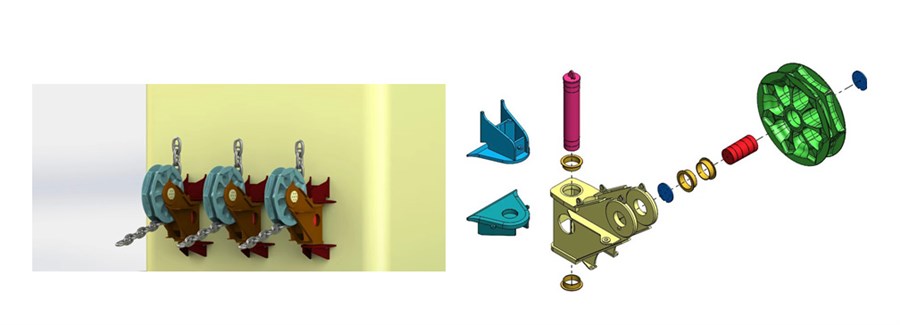

止链器+导链器连接方案

相对于传统油气平台“锚机&止链器&导链器”方案，可减少锚机。

通过设置导链孔，可以通过AHTS牵引锚链末端进行张紧或者重吊船直接吊锚链末端张紧。

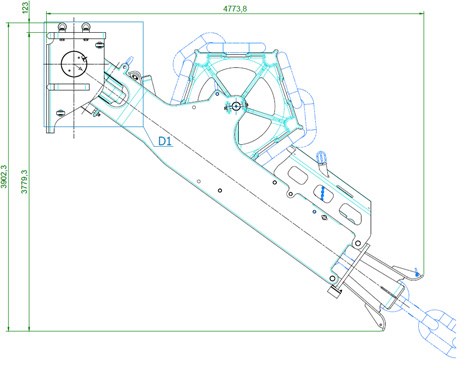

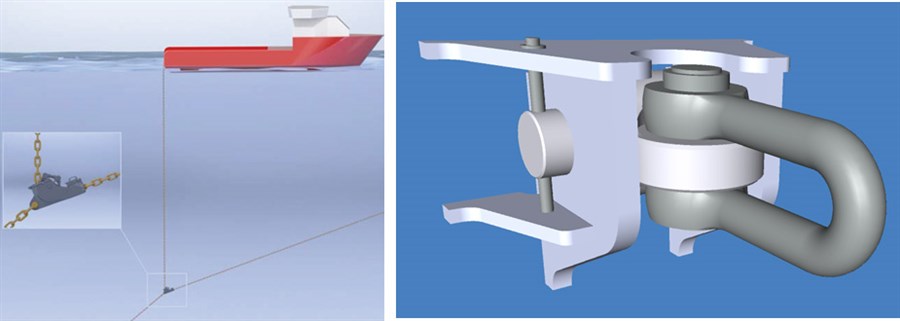

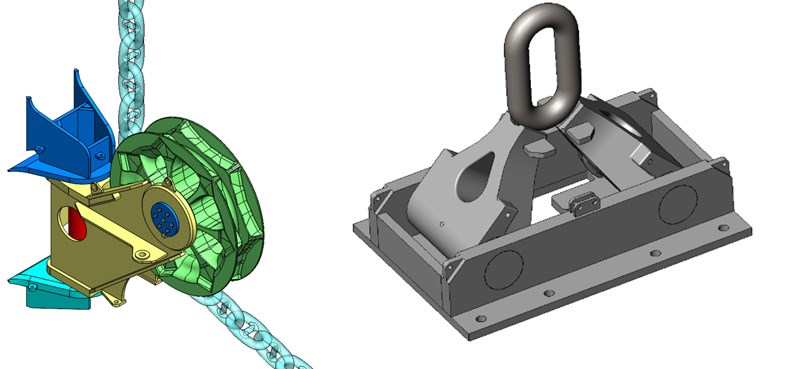

万向节+张紧器连接方案


万向节相对于导链器体积小，结构简单，易于布置

张紧器具有“张紧&导链&止链”等功能，2端链接锚链，无需占用船体空间。

相对于传统油气平台“锚机&止链器&导链器”方案，更具经济性 。





    R&D 浮式风电系泊系统研发制造及EPC（目前进展）

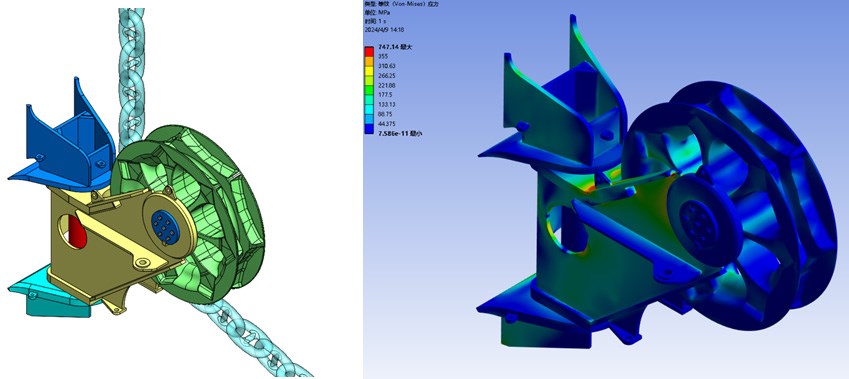

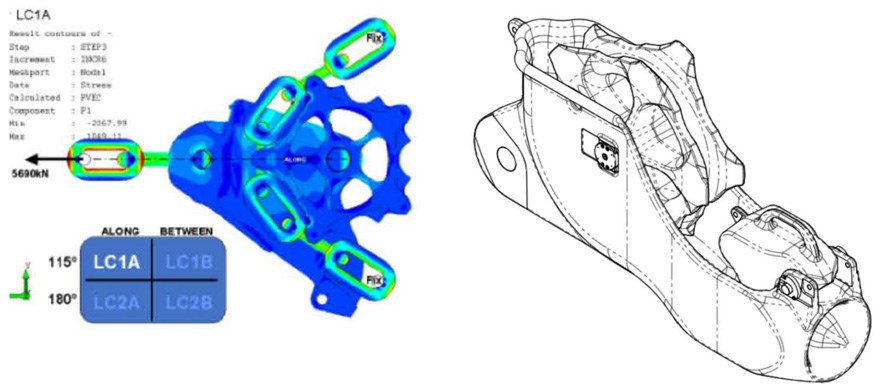

1500ton破断力导链器相关有限元分析示意。

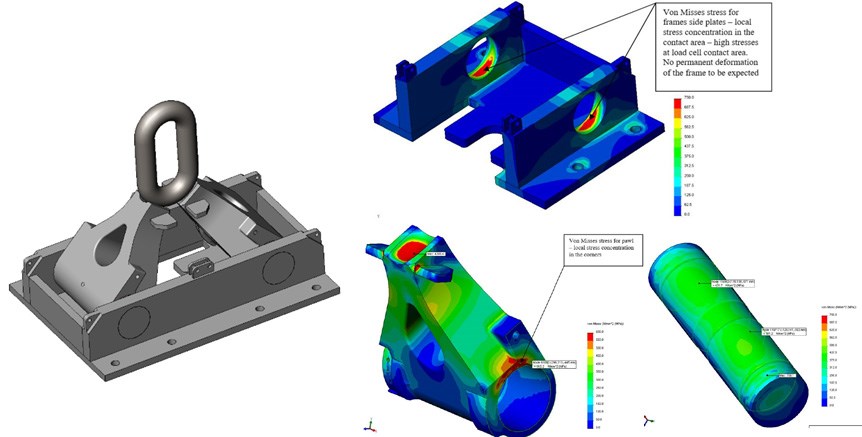

锚链末段的chain stopper相关有限元分析示意。

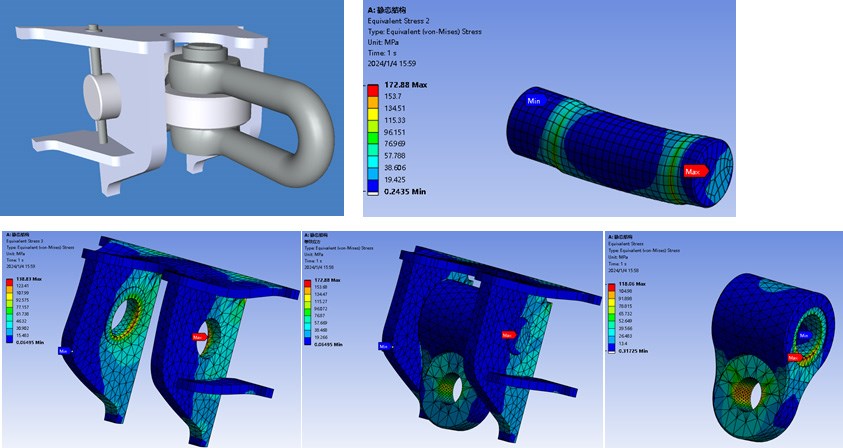

万向节相关有限元分析示意
张紧器有限元分析示意。


R&D 浮式风电系泊系统研发制造及EPC（下阶段任务）








带chain stopper的fairlead研发
针对此一体式fairlead的锚泊整体安装方案也要进行相应升级
配合相关浮式平台厂家提供整体EPC&Installation的方案

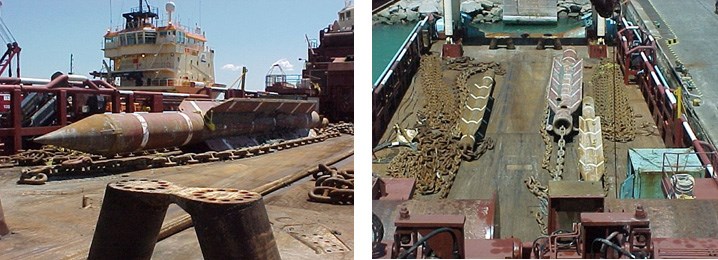

联合河海大学 江科大等高校并与挪威专家进行专用鱼雷锚研发
鱼雷锚目前主要用于100m水深以上的锚固设计
针对浮式风电项目50~100m水深的鱼雷锚需要特殊设计以达到下放动能
针对鱼雷锚下放，AHTS三用拖轮也会进行相应升级
